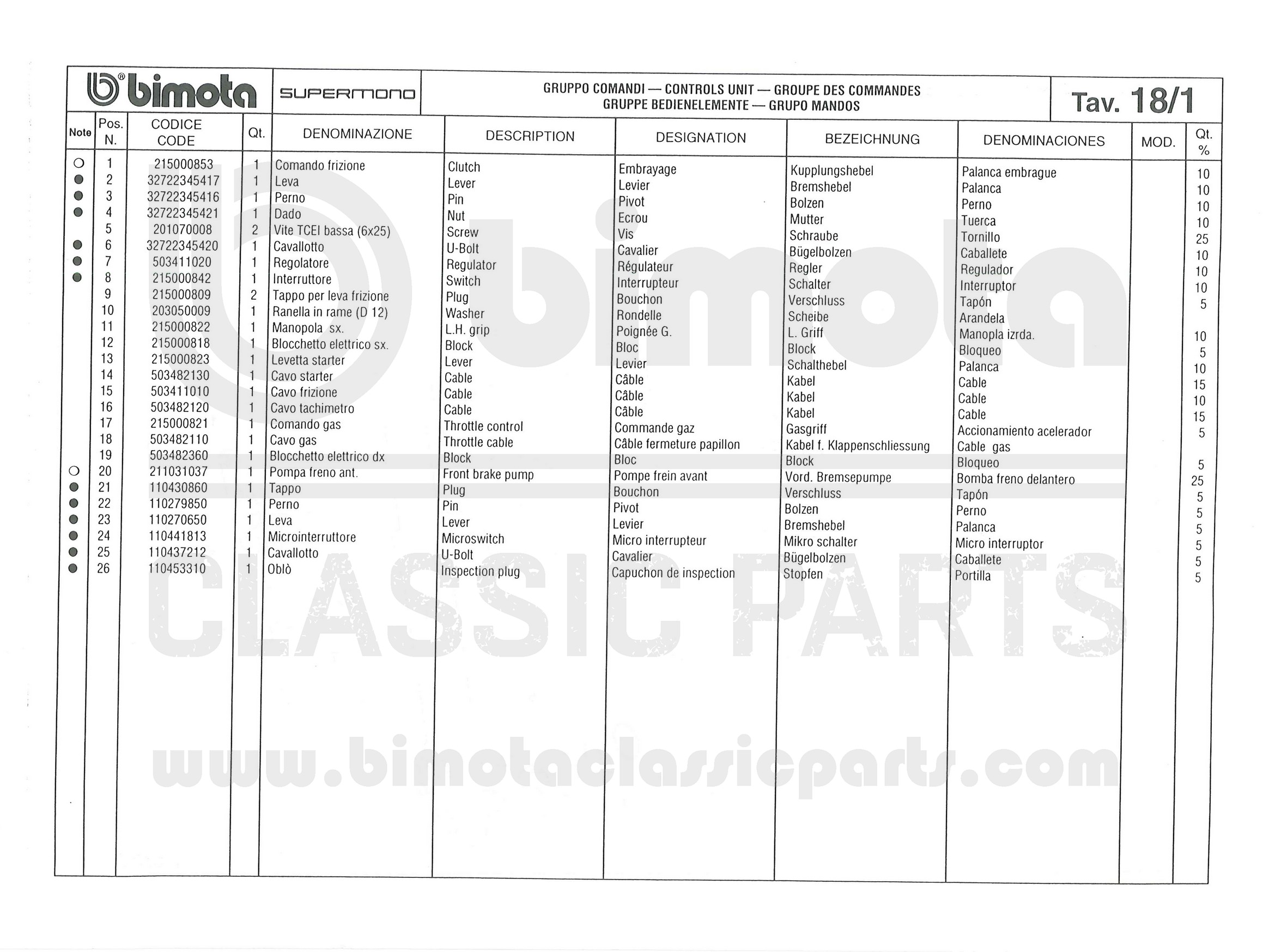

MANUALE RICAMBI BIMOTA BB1 SUPERMONO 650 - 46 - GRUPPO COMANDI

MANUALE RICAMBI BIMOTA BB1 SUPERMONO 650 - 46 - GRUPPO COMANDI

Zoom in Zoom out Reset

1 - SCHEDA BB1 2 - SUPERMONO 3 - SUPERMONO 4 - TABELLA MODELLO 5 - INDICE 6 - INDICE 7 - CARTER MOTORE 8 - CARTER MOTORE 9 - CILINDRO E TESTA 10 - CILINDRO E TESTA 11 - CARTER LATERALI 12 - CARTER LATERALI 13 - PISTONE BIELLA ALBERO MOTORE 14 - PISTONE BIELLA ALBERO MOTORE 15 - CONTROALBERO 16 - CONTROALBERO 17 - DISTRIBUZIONE 18 - DISTRIBUZIONE 19 - VALVOLE 20 - VALVOLE 21 - TERMOSTATO E POMPA ACQUA 22 - TERMOSTATO E POMPA ACQUA 23 - FILTRO E POMPA OLIO 24 - FILTRO E POMPA OLIO 25 - MOTORINO AVVIAMENTO 26 - MOTORINO AVVIAMENTO 27 - GENERATORE 28 - GENERATORE 29 - FRIZIONE 30 - FRIZIONE 31 - CAMBIO 32 - CAMBIO 33 - CARBURATORE 34 - CARBURATORE 35 - CARBURATORE 36 - CARBURATORE 37 - CIRCUITO DI LUBRIFICAZIONE 38 - CIRCUITO DI LUBRIFICAZIONE 39 - CIRCUITO DI RAFFREDDAMENTO 40 - CIRCUITO DI RAFFREDDAMENTO 41 - TELAIO 42 - TELAIO 43 - GRUPPO DI STERZO 44 - GRUPPO DI STERZO 45 - GRUPPO COMANDI 46 - GRUPPO COMANDI 47 - SOSPENSIONE ANTERIORE 48 - SOSPENSIONE ANTERIORE 49 - SOSPENSIONE ANTERIORE 50 - SOSPENSIONE ANTERIORE 51 - GRUPPO AMMORTIZZANTE POSTERIORE 52 - GRUPPO AMMORTIZZANTE POSTERIORE 53 - PEDANA SINISTRA 54 - PEDANA SINISTRA 55 - PEDANA DESTRA 56 - PEDANA DESTRA 57 - PEDANE POSTERIORI 58 - PEDANE POSTERIORI 59 - RUOTA ANTERIORE 60 - RUOTA ANTERIORE 61 - RUOTA POSTERIORE 62 - RUOTA POSTERIORE 63 - PINZA FLOTTANTE 64 - PINZA FLOTTANTE 65 - SCARICO E STAMPELLA LATERALE 66 - SCARICO E STAMPELLA LATERALE 67 - FANALE ANTERIORE E CRUSCOTTO 68 - FANALE ANTERIORE E CRUSCOTTO 69 - FILTRO ARIA
