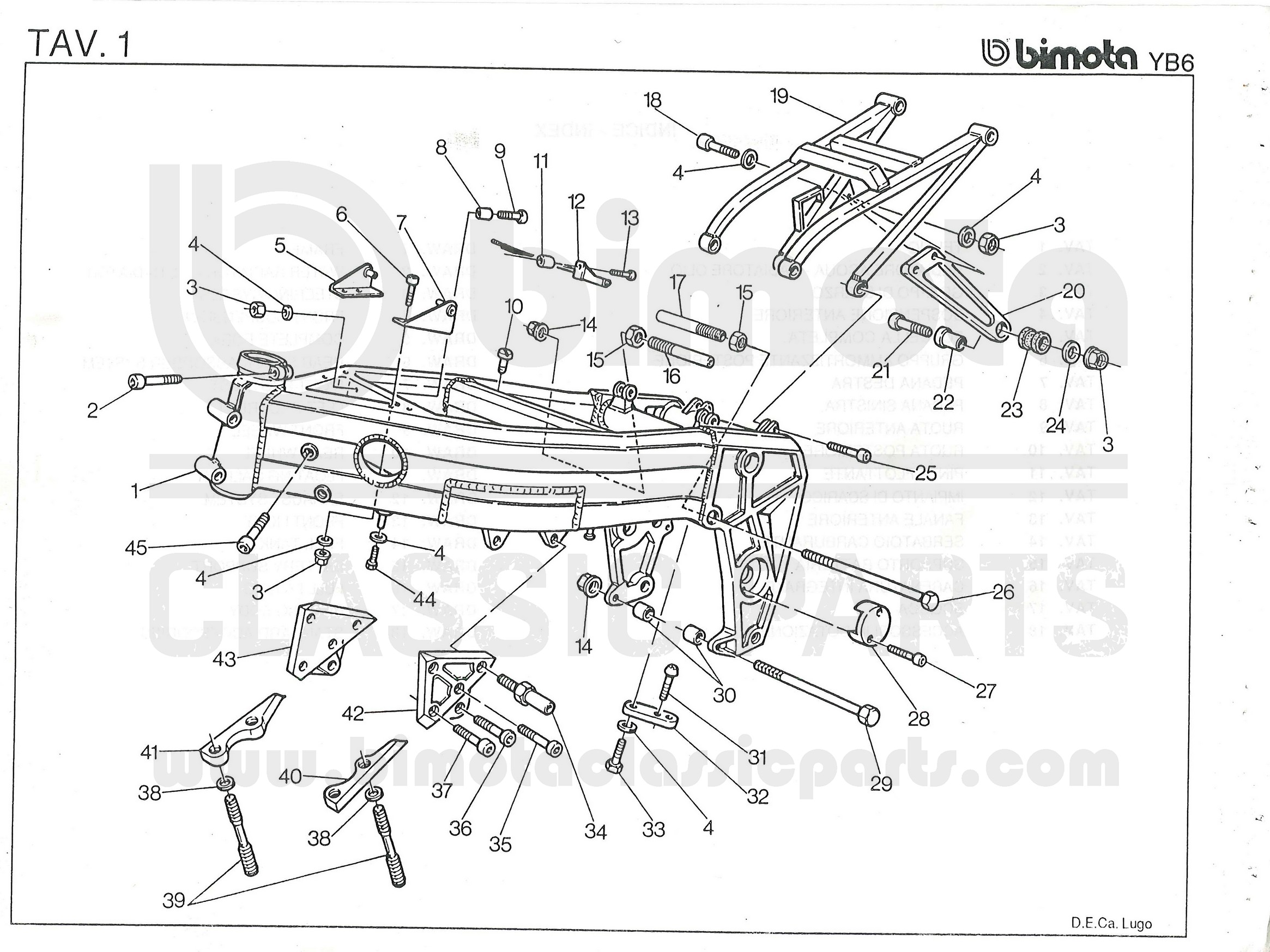

MANUALE RICAMBI BIMOTA YB6 1000 - 4 - TELAIO

MANUALE RICAMBI BIMOTA YB6 1000 - 4 - TELAIO

Zoom in Zoom out Reset

2 - BIMOTA YB6 3 - INDICE 4 - TELAIO 5 - TELAIO 6 - TELAIO 7 - TELAIO 8 - RADIATORE ACQUA OLIO 9 - RADIATORE ACQUA OLIO 10 - GRUPPO DI STERZO 11 - GRUPPO DI STERZO 12 - SOSPENSIONE ANTERIORE 13 - SOSPENSIONE ANTERIORE 14 - FORCELLA 15 - FORCELLA 16 - AMMORTIZZATORE POSTERIORE 17 - AMMORTIZZATORE POSTERIORE 18 - PEDANA DESTRA 19 - PEDANA DESTRA 20 - PEDANA SINISTRA 21 - PEDANA SINISTRA 22 - RUOTA ANTERIORE 23 - RUOTA ANTERIORE 24 - RUOTA POSTERIORE 25 - RUOTA POSTERIORE 26 - PINZA FLOTTANTE 27 - PINZA FLOTTANTE 28 - IMPIANTO SCARICO 29 - IMPIANTO SCARICO 30 - FANALE ANTERIORE 31 - FANALE ANTERIORE 32 - SERBATOIO 33 - SERBATOIO 34 - SUPPORTO BATTERIA 35 - SUPPORTO BATTERIA 36 - CARENATURA 37 - CARENATURA 38 - SCOCCA 39 - SCOCCA 40 - ATTREZZI DI CORREDO 41 - ATTREZZI DI CORREDO
