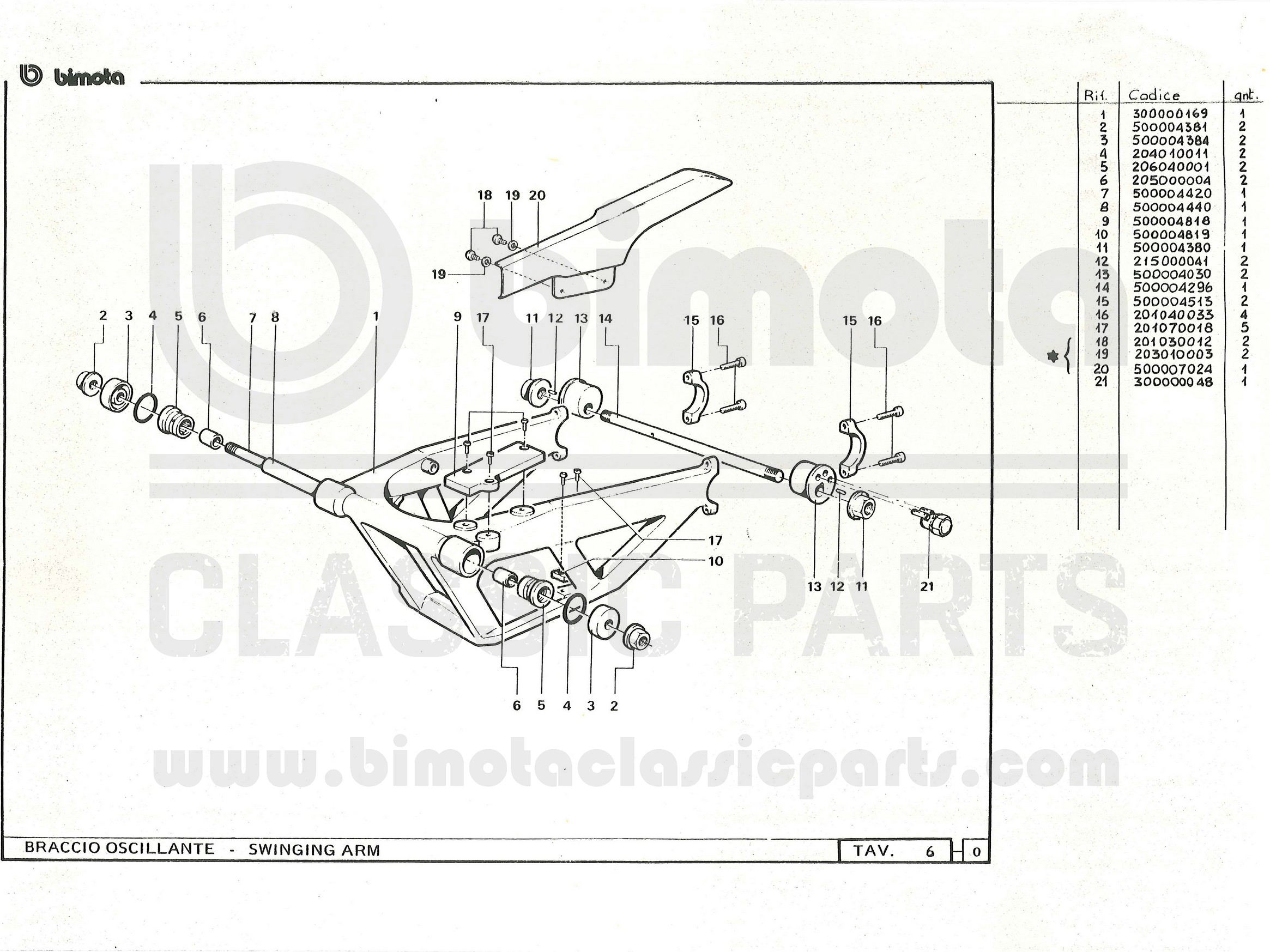

MANUALE RICAMBI BIMOTA KB3 1000 - 8 - FORCELLONE

MANUALE RICAMBI BIMOTA KB3 1000 - 8 - FORCELLONE

Zoom in Zoom out Reset

2 - INDICE 3 - TELAIO 4 - TELAIO 5 - STERZO 6 - SUPPORTO STRUMENTI 7 - SOSPENSIONE ANTERIORE 8 - FORCELLONE 9 - AMMORTIZZATORE POSTERIORE 10 - PEDANA DESTRA 11- PEDANA SINISTRA 12 - RUOTA ANTERIORE 13 - RUOTA POSTERIORE 14 - IMPIANTO SCARICO 15 - SCOCCA 16 - SERBATOIO 17 - CARENATURA 18 - FANALE ANTERIORE 19 - IMPIANTO ELETTRICO
