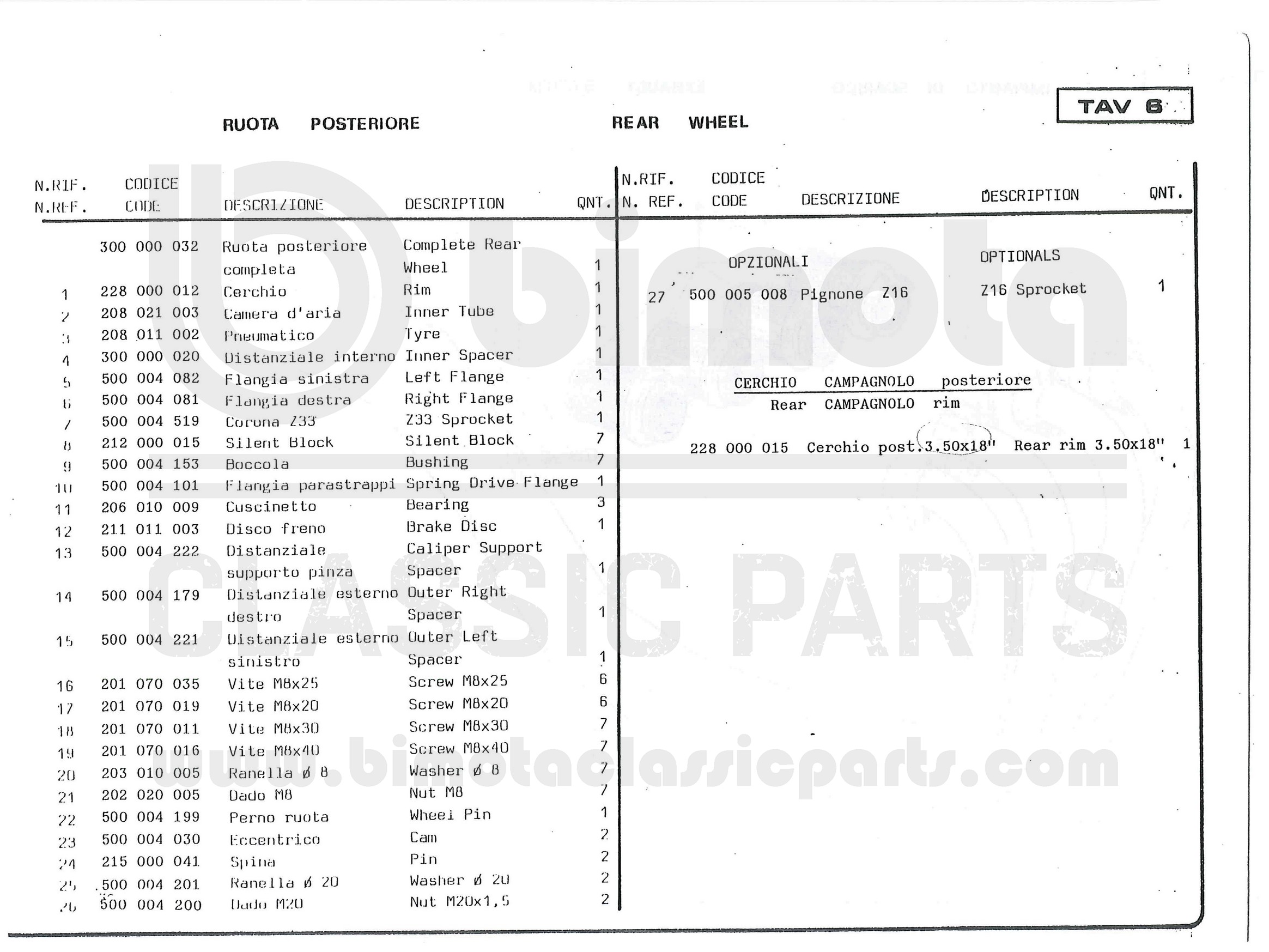

MANUALE RICAMBI BIMOTA KB1 900 1000 - 14 - RUOTA POSTERIORE

MANUALE RICAMBI BIMOTA KB1 900 1000 - 14 - RUOTA POSTERIORE

Zoom in Zoom out Reset

2 - INDICE 3 - TELAIO 4 - TELAIO 5 - SOSPENSIONE ANTERIORE 6 - SOSPENSIONE ANTERIORE 7 - SOSPENSIONE POSTERIORE 8 - SOSPENSIONE POSTERIORE 9 - PEDANE 10 - PEDANE 11 - RUOTA ANTERIORE 12 - RUOTA ANTERIORE 13 - RUOTA POSTERIORE 14 - RUOTA POSTERIORE 15 - IMPIANTI DI SCARICO 16 - IMPIANTI DI SCARICO 17 - IMPIANTO RAFFREDDAMENTO OLIO 18 - IMPIANTO RAFFREDDAMENTO OLIO 19 - SERBATOIO E SELLA 20 - SERBATOIO E SELLA 21 - CARENATURA 22 - CARENATURA
