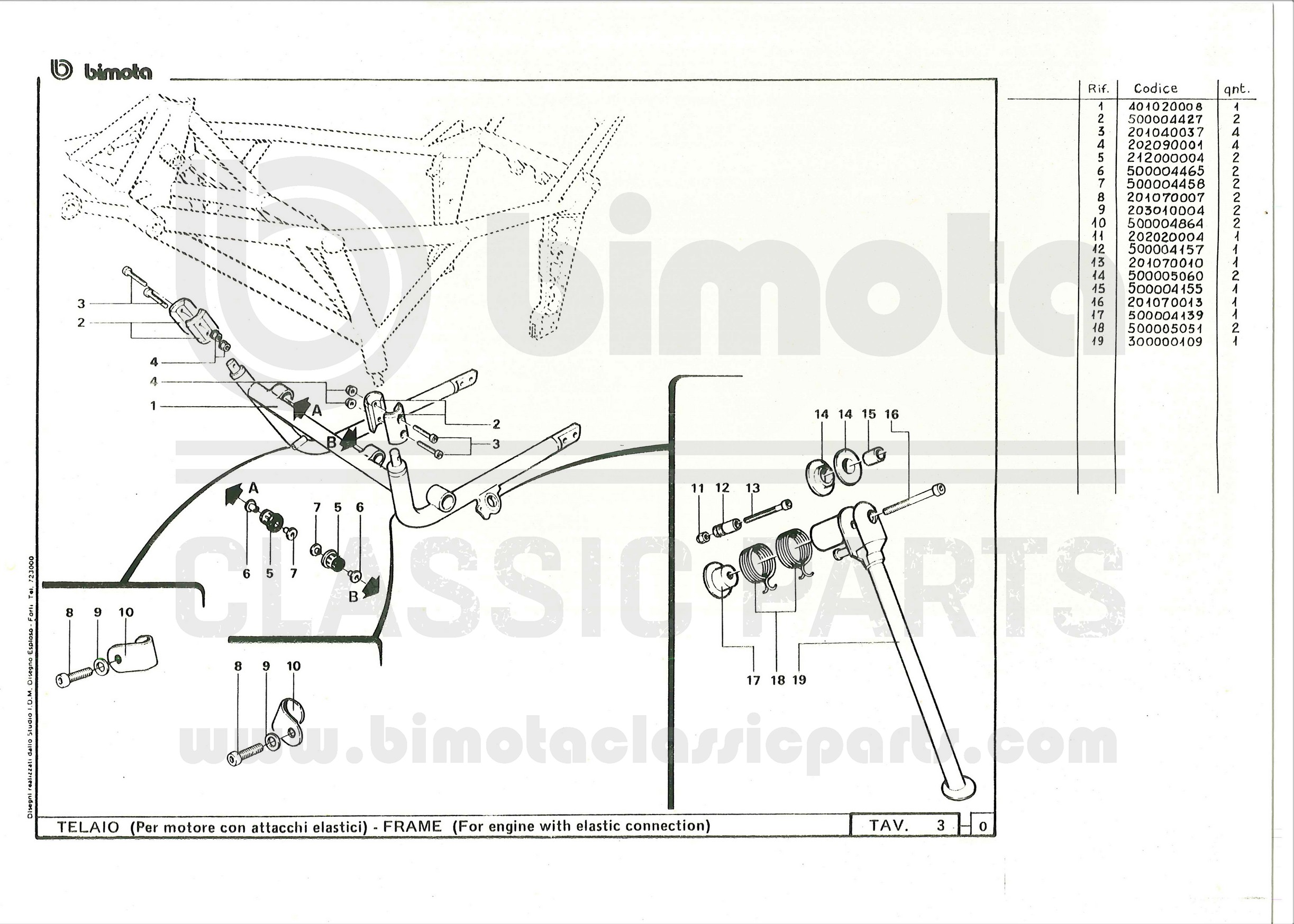

MANUALE RICAMBI BIMOTA HB2 900 - 5 - TELAIO

MANUALE RICAMBI BIMOTA HB2 900 - 5 - TELAIO

Zoom in Zoom out Reset

1 - SCHEDA HB2 2 - INDICE 3 - TELAIO 4 - TELAIO 5 - TELAIO 6 - STERZO 7 - SUPPORTI STRUMENTI 8 - SOSPENZIONE ANTERIORE 9 - BRACCIO OSCILLANTE 10 - AMMORTIZZATORE POSTERIORE 11 - PEDANA DESTRA 12 - PEDANA SINISTRA 13 - RUOTA ANTERIORE 14 - RUOTA POSTERIORE 15 - IMPIANTO DI SCARICO 16 - SCOCCA 17 - SCOCCA 18 - SERBATOIO CARBURANTE 19 - CARENATURA 20 - CARENATURA 21 - FANALE ANTERIORE
